Pieds pour profilé aluminium

Pieds pour profilé aluminium

Le pied pour profilé aluminium est utilisé pour la mise à niveau et pour la compensation des irrégularités de vos sols.

Caractéristiques : Matière : – Tige + écrous : acier galvanisé – Embase : Plastique PA noir Unité de vente 1 pièce :tige + écrou + embase *Vendu avec patin antidérapant

Choix du diamètre de la tige du profilé selon la section du profilé :
Pour une fixation au centre du profil : :
Rainure 6 mm : filetage tige M6
Rainure 8 mm : filetage tige M8
Rainure 10 mm : filetage tige M12

Pour une fixation traversante au profil : prévoir en fonction de l’insert

Références	Diamètre d’embase (ØD)	A	B	C	F	D
Matière : polyamide

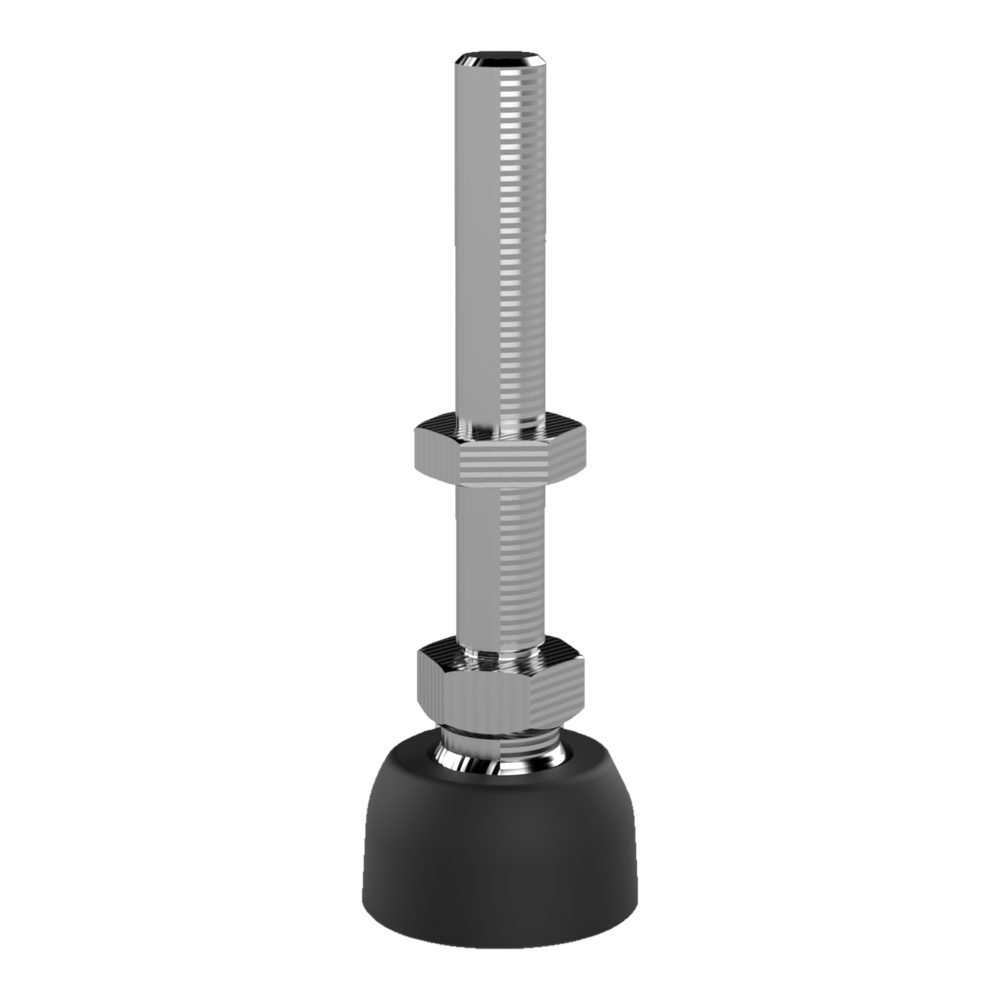

TAPID20M06040PA	20	10	10	40	17.5	M6
TAPID25M06020PA	25	10	10	20	17.5	M6
TAPID30M08040PA	30	15	14	40	32.5	M8
TAPID30M08080PA	30	15	14	80	32.5	M8
TAPID45M08080PA	45	15	14	80	33	M8
TAPID45M10045PA	45	15	14	100	33	M10
TAPID45M12045PA	45	15	14	45	33	M12
TAPID45M12100PA	45	15	14	100	33	M12
TAPID45M12200PA	45	15	14	200	33	M12
TAPID60M10090PA	60	15	14	90	33	M10
TAPID60M12045PA	60	15	14	45	33	M12
TAPID60M12100PA	60	15	14	100	33	M12
TAPID60M12200PA	60	15	14	200	33	M12
TAPID80M12045PA	80	15	14	45	33	M12
TAPID80M12100PA	80	15	14	100	33	M12
TAPID80M12200PA	80	15	14	200	33	M12
TAPID80M16100PA	80	15	14	100	33	M16
TAPID80M16150PA	80	15	14	150	33	M16
TAPID80M16150PA	80	15	14	150	33	M16
Embase Ø 30	Rainure	Matière			Photo
TAPIC30R10	10 mm	élastomère thermoplastique
