Connecteur rapide 90° pour profilés alu type B

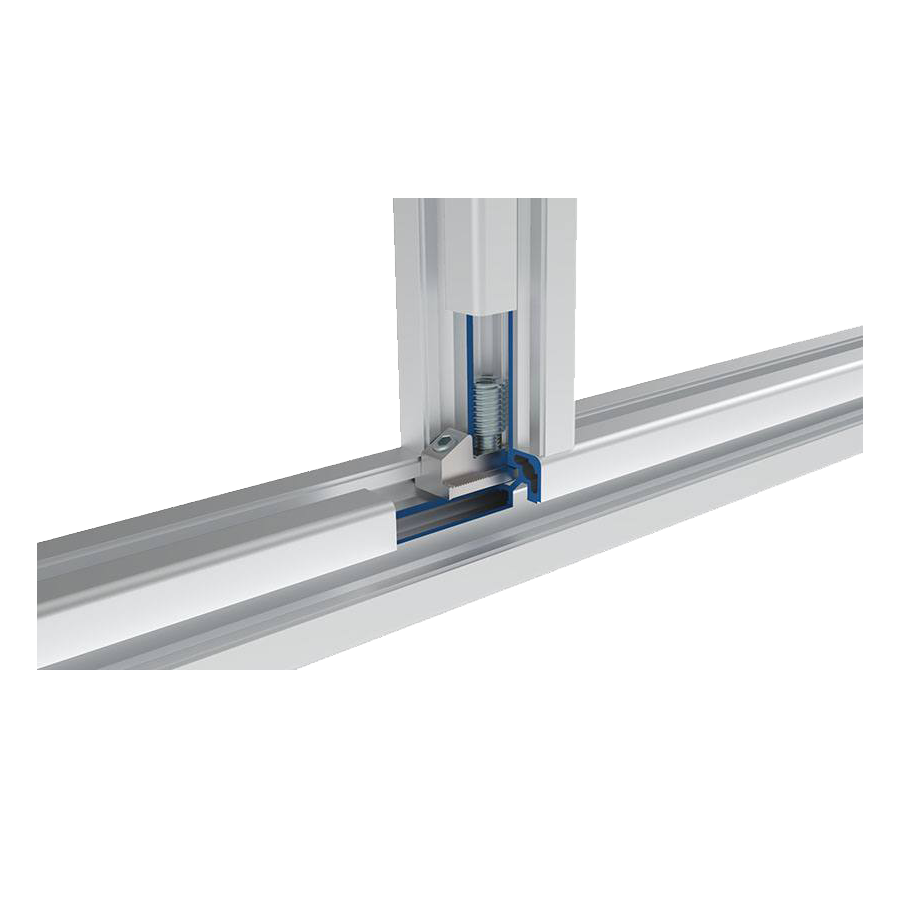

Connecteur pour l’assemblage perpendiculaire de 2 profilés TB

Composition des kits :

• TACOR8_S8 : 1 raccord de profilé 90° type B + 1 vis auto taraudeuse S8x25
• TACOR10_M12 : 1 raccord de profilé 90° type B + 1 douille filetée M12 + 1 vis M8x25
• TACOR10_S12 : 1 raccord de profilé 90° type B + 1 douille auto taraudeuse S12 + 1 vis M8x25

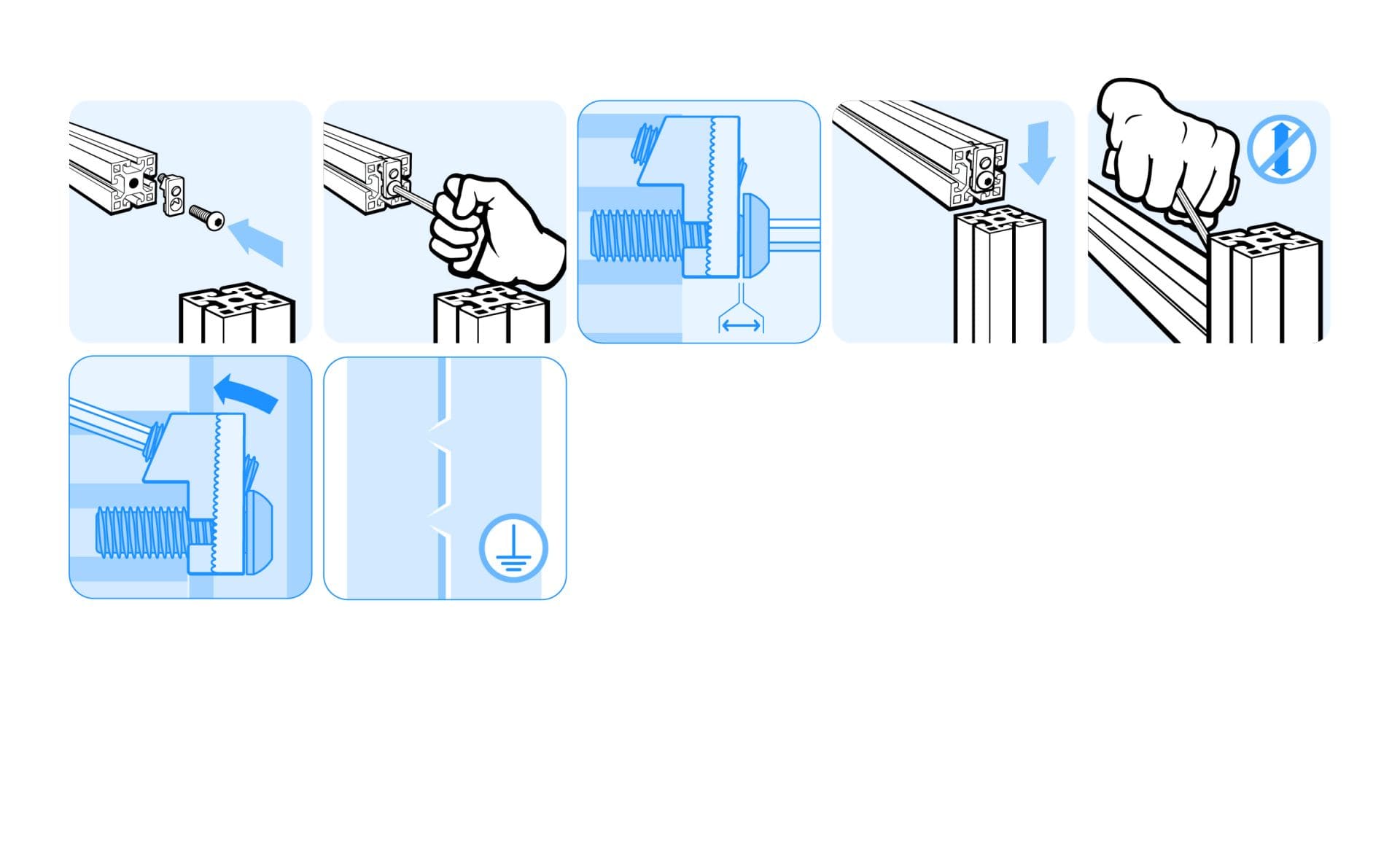

Instructions d’installation :

Avec douille filetée M12 : Taraudez le trou central (Ø 10,2 mm) au pas M12. Insérez la douille sur la vis, puis vissez l’ensemble.
Avec douille autotaraudeuse S12 : Vissez directement la douille dans le trou central (Ø 10,2 mm), puis fixez la vis à l’intérieur.

Télécharger le fichier 3D
Télécharger les plans
